压电石英冲击力传感器
YDL系列压电石英力传感器:可用于测量动态,短期静态的振动和冲击力;与激振器配合,能够测量和控制激振力;与加速度、速度传感器配合,可测量机械阻抗。
YDL型力传感器:具有结构刚度大,固有频率高(通常在十千赫以上)的电荷放大器能放大在低至接近零周至高达十千周的频带工作。因此非常适合用于测量快速变化的过程。同时,此种传感器还具有体积小重量轻的特点。
YDL型力传感器:具有结构刚度大,固有频率高(通常在十千赫以上)的电荷放大器能放大在低至接近零周至高达十千周的频带工作。因此非常适合用于测量快速变化的过程。同时,此种传感器还具有体积小重量轻的特点。

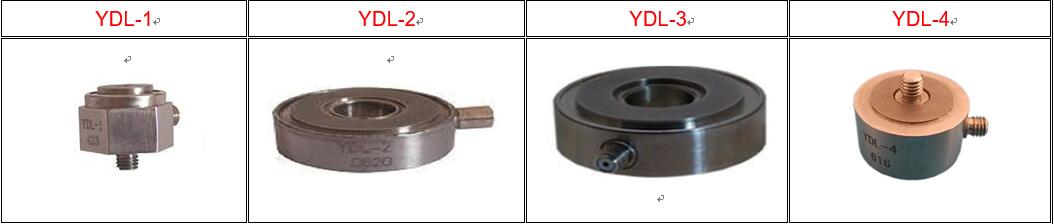

>>电荷输出型压电石英力传感器的主要技术指标
型 号 |
灵敏度(pC/N) |
固有频率(kHz) |
测量范围(压缩/拉伸) |
线性度(%F·S) |
绝缘电阻(欧姆) |
重量(克) |
外形尺寸 (mm) |

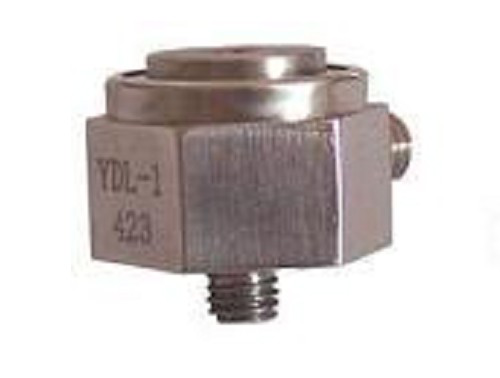

YDL-1 |
~4 |
≥40 |
5/1kN |
<1 |
1012 |
22 |
对边21×13.5 |
YDL-2 |
~4 |
≥40 |
50kN |
<1 |
1012 |
48 |
Φ35×Φ11×12.5 |
YDL-3 |
~4 |
≥40 |
100kN |
<1 |
1012 |
100 |
Φ46×Φ21×12.5 |
YDL-4 |
~4 |
≥40 |
15kN/5kN |
<1 |
1012 |
32 |
Φ25×13.5 |
